원래 장소: | 중국 |
브랜드 이름: | Enargy |
모델 번호: | MDA100-220S24 |
최소 주문 수량: | 1PCS |
---|---|
가격: | Negotiation |
배달 시간: | 1-8 주 |
지불 조건: | 협상 |
공급 능력: | 1000pcs/week |
하이 라이트: | 의학 힘 접합기 |
---|

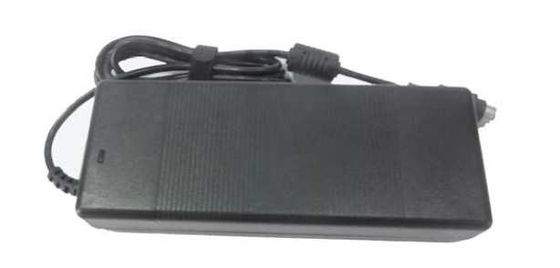

의학 전력 공급/힘 접합기 100W 24Volt dc/6.4A MDA100-220S24
주요 특징
AC 입력 범위: 100~240Vac
3배 산출: 24V/4.2A
160W 최고 출력
고능률: 85%
선 규칙: ≤±1%
짐 규칙: ≤±2%
낮은 ripple&noise: ≤200mV
단락 보호
현재 보호에 산출
전압 보호에 산출
온도 보호에
자연 냉각하십시오
고분고분한 RoHS
고분고분한 IEC60601-1 제 3
UL94V-0에 의하여 화염 지체되는 등급
제품 개관
이 AC-DC 변환기 사용 진보된 힘 가공,
기술 통제하고 제공하기 위하여 포장
성과, 융통성, 신뢰도 및 비용 유효성의
성숙한 힘 분대. 고주파 엇바꾸기
저잡음과 최고를 고성능 조밀도를 제공합니다
효율성.
입력 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
정격 입력 전압 |
100 |
220 |
240 |
Vac |
|
AC 입력 전압 범위 |
90 |
|
264 |
Vac |
|
정격 AC 입력 주파수 |
|
50/60 |
|
Hz |
|
AC 입력 주파수 영역 |
47 |
|
63 |
Hz |
|
최대. 입력 현재 |
|
|
2 |
A |
완전 부하 사소 입력 전압 |
입력 돌입 현재 |
|
|
60 |
A |
240Vacinput 전압, 25℃, 첫번째 시작 |
효율성 |
|
85 |
|
% |
정격 입력 전압, 정격 부하 |
동력 인자 |
|
92 |
|
PF |
|
산출 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
산출 전압 범위 |
23.53 |
24.30 |
24.48 |
Vdc |
|
|
산출 현재 범위 |
0 |
|
4.5 |
A |
240Vac 입력 첨단 current6.87A/1s, restoe2.5A/5s |
|
선 규칙 |
|
|
±1 |
% |
|
|
짐 규칙 |
|
|
±2 |
% |
|
|
온도 조절 |
|
±0.002 |
|
%/°C |
조작 온도 범위에 |
|
잔물결 & 소음 |
|
|
200 |
mV |
완전 부하 정격 입력, 20 MHz 대역폭 |
|
동 응답 |
탈선 |
|
|
±5 |
% |
25%에서 50%에 최대 25% Iout, 50%에 최대 75%에 50% Iout, 1A/us |
침전 시간 |
|
|
500 |
저희 |
안에서 1% Vout nom에. |
|
오름 시간회전 에 |
|
|
50 |
Ms |
완전 부하, 10%~90% Vout |
|
지연 시간회전 에 |
|
|
3 |
s |
완전 부하 220Vac |
|
산출 전압 오버슛 |
|
|
±5 |
% |
|
|
산출 용량 |
|
2200 |
|
µF |
|
보호 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
전압에 산출 보호 |
26 |
|
30 |
Vdc |
딸꾹질 |
하중 초과 보호 산출 |
7 |
|
10 |
A |
딸꾹질 |
단락 보호 |
|
|
10 |
mΩ |
딸꾹질 |
일반적인 특성
100W AC-DC 변환기
매개변수
분 |
Typ |
최대 |
단위 |
주 |
|
MTBF |
250 |
|
|
KHrs |
완전 부하 정격 입력, 25℃ |
무게 |
|
|
500 |
g |
|
환경 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
작용 온도 |
0 |
|
+40 |
℃ |
|
저장 온도 |
-40 |
|
+55 |
℃ |
|
상대 습도 |
20 |
|
90 |
% |
|
저장 습도 |
10 |
|
95 |
% |
|
고도 |
|
|
3000 |
m |
|
대기압 |
70 |
|
106 |
Pa |
|
안전 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
||
고립 전압 |
입력 산출 |
에 |
|
|
4000 |
Vac |
5mA/1min, 호광을이루고는 및 고장 |
고립 저항 |
입력 산출 |
에 |
10 |
|
|
MΩ |
500Vdc/1min의 정상 대기압, 90% 습도 |
EMC 특성
품목 |
기준 |
조건 |
주 |
|
세륨 |
EN55022 |
종류 B |
시스템 시험을 통과하십시오 |
|
재 |
EN55022 |
종류 B |
시스템 시험을 통과하십시오 |
|
조화되는 |
EN61000-3-2 |
C 유형 램프 필요조건 |
표준 B |
|
전압 동요 흔들림 |
EN61000-3-3 |
종류 A 장비 필요조건 |
표준 B |
|
큰 파도 |
EN61000-4-5 |
차별 형태 ±2KV, 일반적인 mode±4KV |
표준 B |
|
복각 |
EN61000-4-11 EN55024 |
전압 복각에 0%Ut, 10ms |
표준 B의 단계 0, 90, 180에 시험 270 |
|
전압 복각에 40%Ut, 20ms |
||||
전압 복각에 70%Ut, 50ms |
||||
ESD |
공기 |
EN61000-4-2 |
±8KV |
표준 B |
100W AC-DC 변환기
|
출력 |
|
|
|
접촉 출력 |
EN61000-4-2 |
±4KV |
표준 B |
|
raing 불 |
UL94-V0 |
|||
방수 처리 급료 |
IP2X |
주:
표준 A: 시험 그 사이 및 그 이후 정상적인 성과.
표준 B: 낮 전압 보호 또는 리셋은 허용되지 않습니다. 임시 산출 전압 동요는 소요가 정지한 후에 정지합니다, 그리고 EUT가 그것의 정상적인 성과를 자동적으로 재기하는지 어느 것이라고에서. 시스템 시험 도중, 산출 전압 동요 또는 리셋은 역시 허용되지 않습니다.
표준 C: 산출의 임시 손실은 허용됩니다, 그러나 기계설비는 손상될 수 없습니다. EUT는 그것의 정상적인 성과 또는 통신수 내정간섭을 자동적으로 재기합니다.
표준 R: 회복시킬 수 있지 않는 산출의 손실은 허용됩니다. 1 차적인 방어적인 분대 (신관)는 손상을 입힐 수 있습니다. EUT는 그것의 정상적인 성과를 후에 대체합니다 손상을 입힌 분대를 재기합니다.
환경 자격
매개변수 |
주 |
진동 |
주파수 영역: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; X.Y.Z 도끼, 30min/axis 청소 주파수: 주파수 영역: 5-55Hz; 진폭: 0.35mm; 청소 주파수 주기: 5min; X.Y.Z 도끼, 30min/axis |
기계적인 충격 |
반 정현 파, 300m/s2,11ms의 ±X, ±Y, ±Z, 6tims/direction |
(작업 중) 감기 |
IEC60068-2-1 광고 |
습기찬 열 |
IEC60068-2-67 Cy |
온도 순환 |
0°C에 40°C의 경사로 15°C/min., 500 주기 |
힘/열 순환 |
Vin = 최대에 분, 완전 부하, 100개 주기 |
디자인 Marginality |
Tmin-10°C에 Tmax+10°C의 5°C 단계, Vin = 최대에 분, 0-105% 짐 |
수명 시험 |
95% 정격 Vin 및 짐의 점, 1000 시간 감세에 단위 |
땜납 능력 |
IEC60068-2-20 |
기준 수락
기준 |
주 |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
IEC 695-2-2 |
바늘 화염 시험, 전체 집합, board&plastic 분대에 시험 고분고분한 UL94V-0 |
IEC 61000-4-2 |
|
육체적인 정보
Length×width×heigth: 167.0×65.0×39.0 (mm) 6.57×2.56×1.54 (안으로)
연결관 지적
품목 |
Pin |
기능 |
주 |
AC 입력 |
1 |
N |
선 편평한 발 AC |
2 |
L |
||
DC 산출 |
P1 |
산출 + |
|
P2 |
산출 + |
||
P3 |
산출 - |
||
P4 |
산출 - |
